20m3/d 污水處理工程（市政管網排放標準）優化
2025/10/13 16:52:27??????點擊：
20m3/d 污水處理工程（市政管網排放標準）優化
方案
一、工程概況與設計依據（補充完善）
1.1 工程背景
本工程針對醫院污水處理需求，設計規模20m3/d，覆蓋實驗室廢水、手術廢水、診療排泄廢水等全類
型醫院污水?？紤]到醫院污水病原微生物濃度高、有機物易腐化的特性，處理后需滿足《城鎮污水處
理廠污染物排放標準》（GB 18918-2002）中市政管網接入限值，確保不對城市管網及后續污水處理
廠造成沖擊。
1.2 設計依據補充
? 《醫療機構水污染物排放標準》（GB 18466-2005）中預處理標準（接入市政管網時）
? 一體化污水處理設備技術要求（CJ/T 489-2016）
? 項目現場勘察報告（含地下水位、土壤承載力等基礎數據）
二、廢水處理基本工藝（深化細節）
2.1 污水水質特征（補充設計進水水質）
基于醫院污水典型水質，結合項目實際監測數據，設計進水水質如下：
污染物指
標
COD（mg
/L）
BOD5（
mg/L）
SS（mg/
L）
NH3-N（
mg/L）
TP（mg/
L）
糞大腸菌
群（個 / L
）
設計進水
300-400
150-200
80-120
30-40
4-6
10^6-10^
8
2.2 工藝優化說明
原工藝 “調節池 + 缺氧生物接觸氧化池 + 好氧生物接觸氧化池 + 高效沉淀池 + 接觸消毒池
” 中，化學除磷池作為高效沉淀池的前置預處理單元，需明確其與高效沉淀池的銜接邏輯：化學除磷
池反應后的污水自流進入高效沉淀池，通過沉淀去除磷酸鹽沉淀物，形成 “反應 - 沉淀” 一體化處理
單元，提升磷去除效率（設計去除率≥80%）。
2.3 各處理單元功能補充詳解
5. 化學除磷池（補充設計細節）
? 工藝參數：
? 有效容積：1.5m3（尺寸 1500×1000×1000mm，碳鋼防腐）
? 反應時間：30min（分混合段 10min、絮凝段 20min）
? 攪拌方式：混合段采用機械攪拌（功率 0.37kw），絮凝段采用水力攪拌
? 藥劑投加系統：
? 藥劑類型：聚合氯化鋁（PAC，有效含量≥28%）
? 投加裝置：計量泵（流量 0-5L/h，壓力 0.6MPa），配套藥劑溶解罐（容積 500L，PE 材質）
? 控制邏輯：根據進水 TP 在線監測數據（或手動取樣檢測結果），通過 PLC 自動調整投加量，確保
出水 TP≤1.0mg/L
6. 高效沉淀池（修正污泥回流路徑）
? 核心修正：原 “污泥回流入酸化水解池” 調整為 “回流入調節池”，原因如下：
1. 調節池水質水量波動小，利于回流污泥中微生物適應環境
2. 避免酸化水解池（本工藝未單獨設置）與缺氧池功能重疊
3. 回流污泥可作為調節池內微生物接種源，提升后續生化處理效率
? 設計補充：
? 污泥回流比：30%-50%（根據污泥濃度動態調整，設計污泥濃度 2000-3000mg/L）
? 排泥周期：當池底污泥厚度≥500mm 時，啟動排泥泵（與污泥回流泵共用，切換閥門控制）
? 斜管填料：增設蜂窩斜管（材質 PP，孔徑 50mm，傾角 60°），表面負荷提升至 2.0m3/m2?h，-
沉淀效率提高 40%
8. 設備間（補充設備布局）
? 尺寸設計：與一體化設備配套，尺寸 4000×1500×2500mm（長 × 寬 × 高）
? 設備布局：
? 左側區域：曝氣風機（1.5KW）、清水池提升泵（0.75KW）
? 右側區域：二氧化氯消毒設備（產氣量 50g/h）、藥劑溶解罐
? 中部區域：配電箱（含 PLC 控制柜）、污泥回流泵控制箱
? 防護要求：設備間設置通風扇（換氣次數≥6 次 /h）、應急照明及漏電保護裝置
三、廢水處理工藝流程（可視化優化）

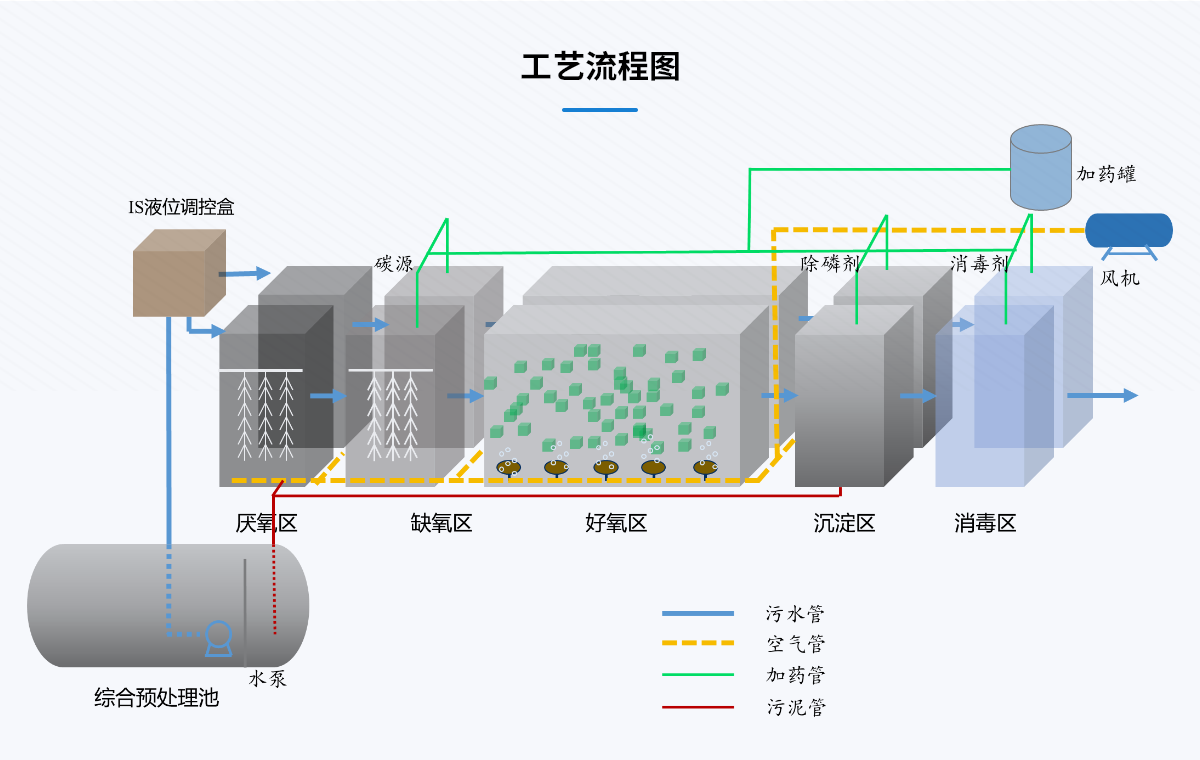

3.1 工藝流程圖（補充物料流向）
graph TD
A[醫院污水] --> B[提籃格柵（間隙5mm）]
B --> C[調節池（3000×2500×1500mm）]
C -->|污水提升泵| D[缺氧生物接觸氧化池（填料Φ80/150）]
D --> E[好氧生物接觸氧化池（兩級曝氣）]
E --> F[化學除磷池（PAC投加）]
F --> G[高效沉淀池（斜管沉淀）]
G -->|上清液| H[接觸消毒池（二氧化氯投加）]
H --> I[清水池（0.75KW提升泵）]
I --> J[達標排放至市政管網]
G -->|污泥| K[污泥回流泵（WQ10-10-0.75kw）]
K -->|30%-50%回流| C[調節池]
K -->|剩余污泥| L[吸糞車清運（每周1次）]
M[曝氣風機（1.5KW）] --> E[好氧生物接觸氧化池]
N[二氧化氯設備] --> H[接觸消毒池]
O[PAC計量泵] --> F[化學除磷池]
P[配電箱] --> 所有用電設備（B,C,D,E,F,G,H,I,K,M,N,O）
3.2 工藝控制要點（補充自動化控制）
1. 調節池：液位控制器聯動污水提升泵，低液位（0.5m）停泵，高液位（1.4m）報警，中液位（1.0m
）啟泵
2. 好氧池：溶解氧在線監測儀（量程 0-20mg/L）聯動風機變頻器，DO<2mg/L 時增大曝氣量，DO>4
mg/L 時減小曝氣量
3. 消毒池：余氯在線監測儀（量程 0-5mg/L）聯動二氧化氯投加泵，余氯 < 0.5mg/L 時增加投加量，確
保接觸時間≥30min
4. 高效沉淀池：污泥厚度傳感器（量程 0-1000mm）聯動排泥閥，污泥厚度≥500mm 時啟動排泥
四、主要構筑物及設備一覽表（補充技術參數）
序號
5
類別
名稱
型號規格
數量
1 套
材質 / 品
牌
補充技術
參數
一體化設
備主體
一體化污
水處理設
備
4000×25
00×150
0mm
碳鋼防腐
內部防腐
：環氧瀝
青（厚度
≥0.5mm
）；外部
：樂化防
腐漆（兩
底兩面）
12
好氧池（
內部）
曝氣風機
1.5KW
1 臺
免維護品
牌
風壓 5
0kPa，風
量 0.8m3/
min，噪
聲≤75dB
（A）
13
16
硅膠曝氣
頭
WQ-215-0
.3，φ215
1 套
ABS
進越
通氣量 0.2
-0.3m3/h
?個，氧
利用率≥2
5%
高效沉淀
池（內部
）
污泥回流
泵
WQ10-10-
0.75kw
1 臺
潛水式，
防護等級
IP68，電
纜長度 1
0m
18
清水池（
內部）
消毒裝置
二氧化氯
投加器
1 套
PP
產氣量 5
0g/h，原
料：亞氯
酸鈉 + 鹽
酸，自動
溶藥
21
輔助設備
配電箱
手 / 自雙
控
1 套
正泰電器
含 PLC
（西門子
S7-200）
，支持遠
程監控（
可選配
GPRS 模
塊）
23
24
新增設備
PAC 計量
泵
JXM-A03
Φ50mm
1 臺
米頓羅
流量 0-5L/
h，壓力 0.
6MPa，材
質 PVDF
蜂窩斜管
10㎡
PP
壁厚 0.
8mm，每
㎡重量≤2
.5kg
五、施工與驗收要求（新增章節）
5.1 施工要求
1. 一體化設備安裝：
? 基礎要求：C30 混凝土基礎，平整度誤差≤5mm
? 防腐處理：設備內壁環氧瀝青防腐需進行電火花檢測（無擊穿現象）
? 管道連接：PVC 管道采用膠水粘接，不銹鋼管道采用氬弧焊，泄漏率≤0.01MPa/h
2. 電氣安裝：
? 電纜敷設：穿鍍鋅鋼管保護，埋深≥0.7m，避免與動力電纜平行敷設
? 接地系統：設備間接地電阻≤4Ω，配電箱接地端子與接地極可靠連接
5.2 驗收標準
1. 水質驗收：連續監測 7 天，出水水質需滿足：
? COD≤50mg/L，BOD5≤10mg/L，SS≤15mg/L
? NH3-N≤5mg/L，TP≤1.0mg/L，糞大腸菌群≤1000 個 / L
2. 設備驗收：
? 風機、水泵運行噪聲≤75dB（A）（距設備 1m 處測量）
? 自動化控制系統響應時間≤10s，無故障運行≥72h
3. 工程驗收：參考《城鎮污水處理廠工程質量驗收規范》（GB 50334-2013）
六、運行成本細化（補充藥劑與能耗計算）
6.1 藥劑成本
? PAC：投加量 50mg/L，20m3/d 污水需 1kg/d，PAC 單價 2 元 /kg，日均成本 2 元
? 二氧化氯原料：亞氯酸鈉（8000 元 / 噸）、鹽酸（800 元 / 噸），產 50g/h 二氧化氯需原料成本 0.8 元
/d
? 生物菌種：初期投加 10kg（單價 50 元 /kg），后續每 3 個月補充 2kg，年均成本約 733 元，日均 2 元
? 藥劑總成本：4.8 元 /d，折合 0.24 元 /m3
6.2 能耗成本
? 總功率：污水提升泵（0.37KW）+ 風機（1.5KW）+ 清水泵（0.75KW）+ 攪拌泵（0.37KW）=2.99KW
? 日均耗電：按運行 16h 計算，2.99KW×16h=47.84kWh，電價 0.6 元 /kWh，日均成本 28.7 元
? 能耗成本：28.7 元 /d，折合 1.43 元 /m3
6.3 總成本
? 日均總成本：藥劑成本（4.8 元）+ 能耗成本（28.7 元）+ 人工成本（100 元 / 天，1 人兼職）=133.5 元
? 單位處理成本：133.5 元 ÷20m3=6.675 元 /m3（含人工）；若無人值守（自動化運行），單位成本 1.
67 元 /m3
